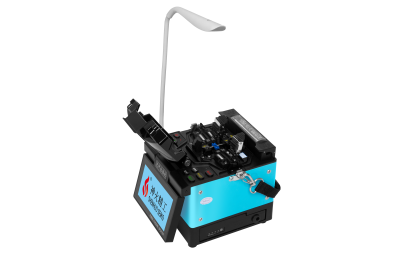

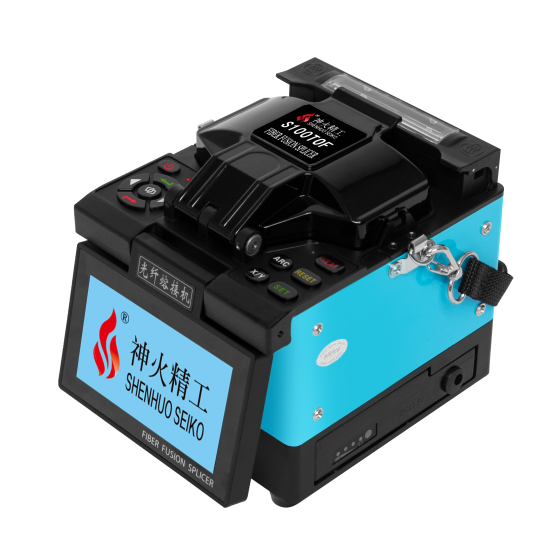

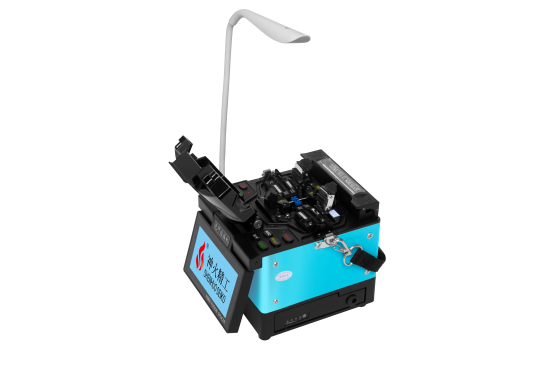

Empalmadora de fusión de fibra de pequeño diámetro S100TOF

1. La corrección manual y la corrección automática de arco en tiempo real son opcionales.
2. Diseño de luz LED dual de alta potencia para una mayor visibilidad durante las operaciones nocturnas.
3. El arco de descarga se compensa en tiempo real en función de la presión del aire, los parámetros ambientales y la temperatura.
4. Dos cámaras pueden observar simultáneamente las direcciones de los ejes X e Y para lograr la alineación de la fibra.
5. Pantalla táctil LED a color de alta resolución de 4,3 pulgadas, con varios idiomas personalizables.
6. Equipado con dos puertos USB, uno para transferencia de datos y otro para iluminación exterior de obras.
7. Dos puertos de alimentación de 12 V, que permiten alimentar directamente tanto la batería interna como la fuente de alimentación externa.

Nº de artículo.:
S100TOF
Pago:
T/T

Reserva Ahora

Detalle del producto

Modelo	S100TOF
Método de alineación	Vestido para do muchacho
Fibra aplicable	SM(G.652) , MM(G.651) , DS(G.653) , NZDS(G.655)
Diámetro del revestimiento	50 μm /60 μm /80 μm ( Personalizado)
Longitud de corte	8~16 mm ( revestimiento diámetro <250 µm ) 16 mm (diámetro del recubrimiento 250) µm ~1000 µm )
Pérdida de empalme típica	SM:0,02 dB , MM:0,01 dB , DS:0,04 dB , NZDS: 0,04 dB
Pérdida de retorno	> 60 dB
Modo de funcionamiento	Manual/Semiautomático / Automático
Tiempo de empalme típico	≤ 9 artículos de segunda clase
Tiempo de calentamiento típico	≤ 30 artículos de segunda clase ( 60 mm tubo calefactor ）
Prueba de tensión	Típico 2N
Fibra aumento	X o Imagen de fibra única Y 2 20X , X y Imagen doble Y 110 incógnita
Visita mostrar	Dual alto sensibilidad cámara, 4.3 Cª pantalla táctil.
Almacenamiento de datos	10000 registros de datos de grupos y 2 00 imágenes de grupo
Capacidad de la batería	Batería de litio de 5200 mAh, 200 ciclos de empalme y calentamiento
Fuente de alimentación	ACa adaptador, entrada: CA 100-240 V (50/60 Hz), salida: CC 13,5 V /4,5A
Vida útil del electrodo	> 3000 descargas
Terminales	2 USB puerto s: actualización de software, exportación de registros /fuente de alimentación para luz LED
Condiciones de funcionamiento	Altitud: 0-5000 m, Humedad: 0-95%, Temperatura: -10℃ -- +50℃; Viento: máximo . 15 m/s
Dimensiones/Peso	1 30 mm(L)×1 54 mm(W)×1 32 mm(H) 2. 0 kg ( incluido batería)

1. Propósito principal: Empalme de precisión de fibras especiales de pequeño diámetro.

El diámetro del revestimiento de una fibra óptica estándar suele ser de 125 µm, mientras que este dispositivo está diseñado específicamente para fibras de pequeño diámetro, de entre 40 y 80 µm. Su principal función es solucionar el problema que presentan las empalmadoras convencionales al alinear y empalmar con precisión fibras ultrafinas, garantizando conexiones permanentes de baja pérdida y alta resistencia entre los extremos extremadamente finos de la fibra.

2. Principales campos de aplicación
Redes de sensores de fibra óptica: Las fibras de pequeño diámetro se utilizan habitualmente en sensores de fibra óptica de alta precisión (como los de detección y monitorización en oleoductos, centrales eléctricas, instrumental médico o aplicaciones aeroespaciales). Este dispositivo se emplea para la fabricación y conexión de estos dispositivos de precisión y redes de sensores.
Producción y prueba de componentes ópticos especiales: En las etapas de experimentación y producción de componentes ópticos, se utiliza para conectar latiguillos de fibra óptica, pigtails o rutas ópticas internas con especificaciones especiales.
Investigación científica y estudios de laboratorio: Adecuado para universidades e instituciones de investigación para la investigación y la docencia relacionadas con las comunicaciones por fibra óptica no convencionales y los experimentos ópticos.

Mantenimiento de comunicaciones en escenarios especiales: Si las comunicaciones industriales o militares especiales utilizan cables ópticos de pequeño diámetro, este dispositivo puede utilizarse para la construcción, el mantenimiento y la reparación de emergencia de las líneas relacionadas.

3. Principio de funcionamiento y características técnicas
Alineación de precisión y empalme por arco: Mediante un sistema de alineación de alta precisión (normalmente alineación del núcleo), se alinean con exactitud los extremos de dos fibras de pequeño diámetro. A continuación, se utiliza un arco eléctrico de alto voltaje para generar altas temperaturas, fundiendo y fusionando los extremos de las fibras en una sola fibra continua, logrando así una pérdida y reflexión de señal óptica extremadamente bajas.
Conexión de baja pérdida: En comparación con las conexiones mecánicas, el empalme con esta empalmadora de fusión proporciona una mayor estabilidad a largo plazo y una menor atenuación de la señal, lo que la hace muy adecuada para aplicaciones de fibra especiales con requisitos de rendimiento extremadamente altos.
En resumen, el S100TOF es una herramienta diseñada específicamente para fibras ultrafinas de 40-80 µm, utilizada principalmente en campos profesionales que requieren una precisión extremadamente alta, como la detección por fibra óptica, la fabricación de dispositivos de precisión y la investigación científica.
