Diseñado para PON la construcción de la red y mantenimiento. Es puede realizar las pruebas en servicio de todos los PON señales (1310/1490/1550nm) en cualquier punto de la red .
Excelente anti-jamming capacidad.
Posicionamiento preciso y el sonido.
Adecuado para la detección de varios metales subterráneo de tuberías.
Nº de artículo.:
S1516Pago:
T/T, Paypal, Credit Card, Western Union, etc.El Origen De Los Productos:
ChinaColor:
StandardPuerto De Envío:
Nanjing/Shanghai/Guangzhou/Shenzhen/etc.Plazo de ejecución:
in 2 Working DaysIntroducción

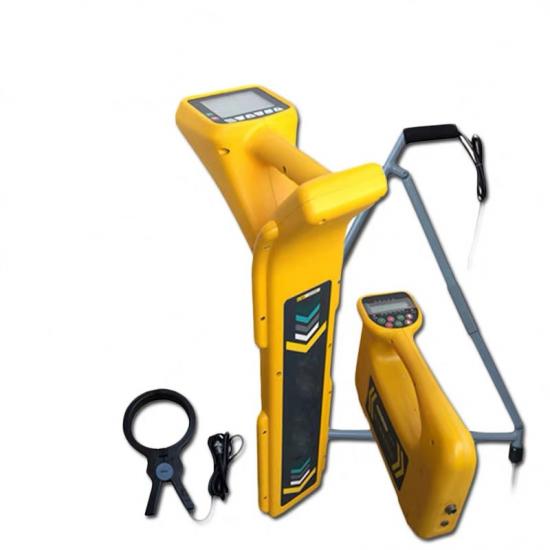

El metro cable de detección de fallos es diseñado por interno profesional del R&D del equipo. Integra las tecnologías más avanzadas, tales como ultra-filtros de banda estrecha. Canalización de la inspección, la gestión de los oleoductos y mantenimiento, la planificación municipal y de la construcción, el suministro de energía y otros los departamentos de la tubería de inspección, es uno de los equipos necesarios para tubería de unidades de mantenimiento.
Características
Multi-función
1. Función de transmisor: tiene tres señal modos de aplicación: método de inducción, método directo y el método de pinzas, que son adecuado para diferentes ocasiones.
2. La función de receptor: se utiliza para detectar la la posición, la dirección y la profundidad de los cables subterráneos.
3. La izquierda y la derecha de posicionamiento flechas indicar la posición de la meta de cable, y la colocación es rápida y exacto, la parte delantera y trasera de las flechas y el valor de dB indicar la posición y tamaño del cable culpa punto.
4. Con función de luz de fondo, es adecuado para la noche de rescate.
5. El posicionamiento preciso para el cable enterrado la culpa punto
6. Medición de corriente: Medir la corriente aplicados por el transmisor para el cable bajo prueba.
7. Multi - función de medidor: puede medir salida voltaje, corriente, impedancia y potencia. Y el cable de prueba de la continuidad y el aislamiento la calidad en la detección de fallos en cables de proceso.
8. Externo inductivo de la abrazadera: adecuado para detectar el cable puede ser conectado directamente a la aplicación de la de la señal.
De alta precisión de posicionamiento
Varios modos de medición por cable posicionamiento (valle modo, el modo de pico, amplia modo de pico, el pico de la flecha modo) puede ser mutuamente verificado para asegurar el cable de la precisión de posicionamiento.
1. Valor máximo método: El componente de pico, amplia modo de pico y pico de flecha modo se puede utilizar para determinar el cambio de la componente horizontal o el gradiente horizontal, de acuerdo a la posición de el valor máximo;
2. Valor mínimo método: En el valle modo, la medición de la variación de la componente vertical, se coloca de acuerdo a la posición de su valor mínimo.
Muchos métodos de sondeo
Una variedad de métodos de sondeo son opcionales y pueden ser mutuamente verificado.
1. Doble bobina horizontal directa método de lectura;
2. Sola bobina horizontal 80% método, el 50% método.
Fuerte anti-interferencia
1. Muchos de los parámetros de observación: Se puede medir componente horizontal, la componente vertical y horizontal del gradiente.
2. La potencia de transmisión es grande: la potencia de salida del transmisor es de hasta 10W y continua, de forma arbitraria seleccionados de acuerdo a las necesidades.
3. Más frecuencia de trabajo:
Transmisor de frecuencia: 128 Hz, 512 Hz, 1 KHz, 2 KHz, 8 KHz, 33 KHz, 65 KHz, 83 KHz.
Frecuencia del receptor: radio, 50Hz, 100Hz, 512Hz, 1 khz, 2 khz, 8 khz, 33KHz, 65KHz, 83KHz (el modelo del instrumento es diferente, la frecuencia de recepción también es diferente).
Seleccione la frecuencia de operación basado en el objetivo de cable características (material, estructura, profundidad, longitud, etc.) y el medio ambiente.
Fácil operación
1. Intuitivo: el Uso de una pantalla gráfica, se puede de forma continua y en tiempo real de visualización de los diferentes parámetros y la fuerza de la señal durante el proceso de detección.
2. Automático: cambia Automáticamente a la doble horizontal de la antena en modo de medición de profundidad, y ajustar automáticamente la la sensibilidad del receptor para realizar la medición de la señal de alcanzar el mejor. El la resonancia se restaura automáticamente al modo de trabajo antes de que el sonido.
Continuamente el tiempo de trabajo con un bajo costo de uso
El transmisor está equipado con una gran capacidad batería de litio, que puede abastecer las necesidades del campo para un día de trabajo, y pueden ser reciclados, reduce en gran medida la detección de costo.
CA, CC de Doble uso del transmisor
En condiciones normales, si el transmisor de la batería está completamente cargada, podemos utilizar el built-en la batería para suministro de energía. Si el transmisor de la batería es insuficiente durante el uso, pero la detección de la tarea no se ha completado, usted puede conectar directamente un dedicado poder adaptador, y el instrumento puede ser utilizado normalmente sin esperar a que el instrumento para estar completamente cargada.
Parámetro Técnico
Receptor
Precisión de posicionamiento: ±5% de la profundidad (no adyacente canalización de interferencia)
Profundidad de medición precisión de medición: ±5% de la profundidad (no adyacente canalización de interferencia)
Actual de la precisión de medición: ±5% del valor actual actual (no adyacentes canalización de interferencia)
Profundidad rango de medición: de 0 a 6 metros
Modo de trabajo: valle modo, el modo de pico, amplia modo de pico, el pico de la flecha de modo
Frecuencia de trabajo: radio, 50Hz, 100Hz (CPS), 512Hz, 1 khz, 2 khz, 8 khz, 33KHz, 65KHz, 83KHz
Configuración del menú: inglés y Chino configuración menú.
Temperatura de trabajo: -20 ℃ ~ +50 ℃
Batería: 7.4 V batería de litio
Dimensiones: 595mm × 136 mm x 238mm
Peso: 2.3 Kg (incluyendo la batería)
Transmisor
Potencia de salida de hasta 10W
Frecuencia de trabajo: 128Hz, 512Hz, 1KHz, 2KHz, 8 khz, 33KHz, 65KHz, 83KHz
Modo de funcionamiento: automático de conversión de de modo directo, la inducción y la abrazadera
Batería: 14.8 V batería de litio incorporada pack
Temperatura de trabajo: -20 ℃ ~ +50 ℃
Dimensiones: 348mm x 228mm x 84mm
Peso: 2.5 Kg (incluyendo la batería)
